| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |

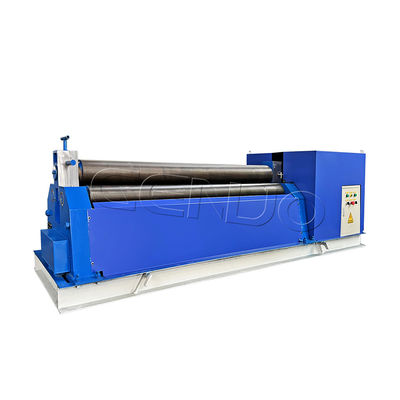

GENUO ماشین نقاس مکانیکی MS3R سری 3 ماشین رولینگ پلیک
ماشین رولینگ صفحه سری MR3R با محرک مکانیکی و اتخاذ ساختار تقارن 3 رولر با رولر بالا حرکت عمودی در مرکز بین دو رولر پایین،که از طریق محرک پیچ به دست می آید، مغز، کرم و پیچ سرب، دو رول پایین تر می چرخد و مواد صفحه را با گشتاور از طریق
اتصال دنده ی خروجی مدوراتور با دنده ی رول های پایین تر.
هنگام برداشتن قطعات کار، رولر بالایی می تواند جدا شود.
در صورت درخواست، ما می توانیم انواع چرخ های جانبی را برای خم کردن انواع مختلف ورق فلزی نصب کنیم.
این ماشین دارای مزیت ساختار ساده، ثبات و عملکرد آسان است. این یک ماشین خم کردن صفحه اقتصادی با عملکرد هزینه بالا است.
• توجه: مشخصات که بالاتر از 25×2500 استفاده از تخلیه هیدرولیک سرنگونی.
• مشخصات ویژه می تواند سفارشی شود؛ طول بین 1000-4000 میلی متر اختیاری است.
| تجهیزات استاندارد | تجهیزات اختیاری |
|---|---|
| ▲ کنترل از راه دور دکمه بی سیم | △ کنسول کنترل صفحه نمایش دیجیتال |
| ▲ رولر سخت خنک کننده و سخت کننده C45 | △رولر جعلی 42CrMo |
| ▲ قطعات الکتریکی اشنایدر و اومرون | △رول های جانبی با موتور |
| ▲ تجهیزات ضد فرسایش از آلیاژ مس | △حلقه رولر قطعی |
| ▲ NSK دو ردیف هم تراز شدن خود | △روانکاری دستی متمرکز |
| ▲ پوشش فلزی بسته شده | △رنگ های سفارشی |
| مدل | حداکثر ضخامت صفحه (ملی متر) | حداکثر عرض صفحه (ملی متر) | محدوده تولید صفحه (MPa) | سرعت رولینگ (m/min) | روز من از صفحه در بار کامل (ملی متر) |
قطر رولر بالا (ملی متر) | قطر رولر پایین (ملی متر) | فاصله بین دو رول پایین تر (ملی متر) | موتور اصلی (kW) |
ابعاد (L×W×H) ((ملم) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | ۶۰۰۰×۴۶۰۰×۲۱۵۰ |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
|
|
| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |
GENUO ماشین نقاس مکانیکی MS3R سری 3 ماشین رولینگ پلیک
ماشین رولینگ صفحه سری MR3R با محرک مکانیکی و اتخاذ ساختار تقارن 3 رولر با رولر بالا حرکت عمودی در مرکز بین دو رولر پایین،که از طریق محرک پیچ به دست می آید، مغز، کرم و پیچ سرب، دو رول پایین تر می چرخد و مواد صفحه را با گشتاور از طریق
اتصال دنده ی خروجی مدوراتور با دنده ی رول های پایین تر.
هنگام برداشتن قطعات کار، رولر بالایی می تواند جدا شود.
در صورت درخواست، ما می توانیم انواع چرخ های جانبی را برای خم کردن انواع مختلف ورق فلزی نصب کنیم.
این ماشین دارای مزیت ساختار ساده، ثبات و عملکرد آسان است. این یک ماشین خم کردن صفحه اقتصادی با عملکرد هزینه بالا است.
• توجه: مشخصات که بالاتر از 25×2500 استفاده از تخلیه هیدرولیک سرنگونی.
• مشخصات ویژه می تواند سفارشی شود؛ طول بین 1000-4000 میلی متر اختیاری است.
| تجهیزات استاندارد | تجهیزات اختیاری |
|---|---|
| ▲ کنترل از راه دور دکمه بی سیم | △ کنسول کنترل صفحه نمایش دیجیتال |
| ▲ رولر سخت خنک کننده و سخت کننده C45 | △رولر جعلی 42CrMo |
| ▲ قطعات الکتریکی اشنایدر و اومرون | △رول های جانبی با موتور |
| ▲ تجهیزات ضد فرسایش از آلیاژ مس | △حلقه رولر قطعی |
| ▲ NSK دو ردیف هم تراز شدن خود | △روانکاری دستی متمرکز |
| ▲ پوشش فلزی بسته شده | △رنگ های سفارشی |
| مدل | حداکثر ضخامت صفحه (ملی متر) | حداکثر عرض صفحه (ملی متر) | محدوده تولید صفحه (MPa) | سرعت رولینگ (m/min) | روز من از صفحه در بار کامل (ملی متر) |
قطر رولر بالا (ملی متر) | قطر رولر پایین (ملی متر) | فاصله بین دو رول پایین تر (ملی متر) | موتور اصلی (kW) |
ابعاد (L×W×H) ((ملم) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | ۶۰۰۰×۴۶۰۰×۲۱۵۰ |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
