| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |

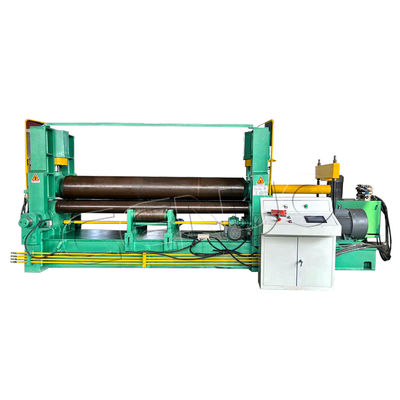

GENUO هیدرولیک یونیورسال HU3R سری 3 رول پلیت رولینگ ماشین می تواند پیش خم کردن لبه صفحه و می تواند چرخش رول فشار برای تغذیه صفحه؛
حرکت هر سه رول باید با توجه به نیازهای رولینگ قرار گیرد.پیش خم کردن و گرد کردن (رولر فشار بالا صفحه را با هایدرولیک بالا بردن مانند یک ماشین خم کردن خم می کند)؛ دو رولر فشار جانبی به صورت افقی نسبت به هم حرکت می کنند و موقعیت هندسی را با توجه به نیازهای قالب سازی تغییر می دهند؛می تواند با سیستم کنترل CNC همکاری کند تا دقت و گردی بالا را به دست آورد;
ورق به صورت افقی تغذیه می شود و انتهای تغذیه همیشه افقی است.
سه رولر فشار می تواند با توجه به زاویه هندسی مخروط خم شود تا رول مخروط را تحقق بخشد.
| تجهیزات استاندارد | تجهیزات اختیاری |
|---|---|
| ▲ کنترل کننده Delta PLC NC، صفحه نمایش | △ سیستم کنترل CNC سیمنز |
| ▲ 42CrMo رولر جعل جامد | △پشتوانه های مرکزی و جانبی |
| ▲ قطعات الکتریکی اشنایدر و اومرون | △سیستم های بارگذاری و تخلیه خودکار |
| ▲ دریچه های هیدرولیکی YUKEN، حلقه مهر NO.K | △میز های تغذیه و مربع سازی موتور |
| ▲ NSK دو ردیف چرخدار کروی | △رول های جانبی با موتور |
| ▲ تاماگاوا دقيقا رمزگيرنده چرخان | △مقداری برای نورد گرم |
| ▲ موتور اصلی سیمنس، پمپ آفتابی | △ سیستم جوشکاری یکپارچه |
| ▲ کاهش دهنده سیاره ای پیکا | △ سیستم روانکاری خودکار |
| ▲ کنسول کنترل چرخ قابل حمل | △ اژکتور اتوماتیک |
| ▲ روانکاری دستی متمرکز | رنگ های سفارشی |
|
رولر کاری
رولر مهم ترین اجزای ماشین رولر است، کیفیت و عملکرد آن تاثیر مستقیمی بر خدمات دارد رول های کاری از مواد فولادی 42CrMo با کیفیت بالا ساخته شده اند، پس از جعل، خشن کردن، خاموش کردن و سخت کردن، HB240 ~ 300،بعد از خاموش کردن فرکانس میانگین HRC47-58بر اساس استانداردهای JB / ZG4289-86 فولاد رول. |
|
اجزای الکتریکی
آلمان قطعات الکتریکی سیمنس عملکرد پایدار ماشین را تضمین می کنند. اتصال و تنظیم خط منطقی میزان شکست را به شدت کاهش می دهد.ماژول کنترل یکپارچه از گروه شیر هیدرولیک باعث می شود بلوک کشویی حرکت به آرامی و دقیقو اپراتور و تمام قسمت هاي ماشين يه محافظت خوب انجام دادن
|
|
سیستم کنترل CNC
با تشکر از کنترل CNC و PLC از سیمنز رابط کار HMI عالیخط هوشمند سیمنس یک رابط کاربری برای کاربران برای نظارت بر عملکرد ماشین آلات در سیستم کنترل فراهم می کند.
GENUO ماشین رولینگ مجهز به پانل خاص کنترل مستقل و برنامه رولینگ خودکار است که می تواند عملکرد یک دکمه را تحقق بخشد.این ماشین می تواند به طور خودکار رول و شکل در یک زمان.
عملکردهای قدرتمند ذخیره سازی داده ها و فراخوان صدها برنامه برای مشخصات پیچیده ی رولینگ خودکاراین سیستم با برنامه های عملیاتی دستی سازگار است و می تواند در صورت نیاز به صورت دستی کار کند.
در عین حال، نرم افزار پیکربندی همچنین کاربران را با توابع مختلف، مانند مدیریت فرمول، مدیریت سطح امنیت، مدیریت زبان و غیره فراهم می کند.
سیستم هیدرولیک
هر دایره روغن با دو خط تخلیه برای کنترل فشار هدایت می شود. حداکثر فشار تنظیم شده برای هر دایره روغن 25 MPa است که عمدتا برای کنترل فشار بطری اصلی است.و دریچه کمکی دیگر به 16 MPa تنظیم شده استبرای اطمینان از دقت همگام سازی بطری های اصلی روغن در هر دو انتهای هر رول کار در حال حرکت،حسگرهای تحرک با دقت بالا بر روی قفسه های چپ و راست و قاب های شیب دار نصب شده اند.از طریق سنسورهای فشار، سیستم کنترل میکرو کامپیوتری حرکات پیستون های سیلندر اصلی روغن را تشخیص می دهد و تنظیم می کند تا به دقت هر دو سر رول کار برسد.
مزیت سیستم هیدرولیکی ما:
a. تکنولوژی پیش تخلیه منحصر به فرد برای جلوگیری از شوک هیدرولیک و بهبود عمر استفاده می شود
از خط لوله و مهر.
b. اجزای هیدرولیک استفاده می کنند ژاپن YUKEN و NO.K مارک، قطعات با کیفیت بالا برای اطمینان از
ثبات سیستم هیدرولیک
c. هر پورت ورودی و خروجی سیستم هیدرولیک با نقاط تشخیص مربوطه مجهز است که
برای نگهداری و بررسی خطا مناسب است. پمپ روغن یک نوع نصب پایین و جذب روغن فشار مثبت را اتخاذ می کند. در همان زمان فیلترها، سطح سنجها،و تمام دستگاه های فرستنده می توانند به طور خودکار از نقص هشدار دهند.
رول پشتیبانی ماشین در قسمت پایین رول پایین نصب شده است، به طوری که ورق و مواد صفحه ضخیم یک سیلندر کامل را تشکیل می دهند، با یک دستگاه خم کنونی، آسان برای خم کنونی،فرایندهای انعطاف پذیری چند عملکردی مانند لبه پیش خم شدن با دقت بالاکنترل دیجیتالی ساده، خم کردن ویژه.
| عنصر هیدرولیکی محصولات با کیفیت بالا را وارد می کند، ثبات سیستم هیدرولیکی را تضمین می کند. | بخش انتقال شامل موتور قدرتمند، گیربکس و سایر لوازم جانبی است. | دستگاه آزاد کردن: پایان هیدرولیک برای برداشتن آسان فرروول نهایی. | رولر بالا به شکل طبل طراحی شده است، یک ماده فلزی را به یک سیلندر کامل خم کنید. |
| مدل | حداکثر ضخامت صفحه (ملی متر) | حداکثر عرض صفحه (ملی متر) | حداکثر ضخامت پیش خم (ملی متر) | محدوده تولید صفحه (MPa) | قطر رولر بالا (ملی متر) | قطر رولر پایین (ملی متر) | قدرت موتور (kW) | ابعاد (L × W × H) ((ملی متر) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
