| مقدار تولیدی: | 1 |
| قیمت: | negotiable |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |

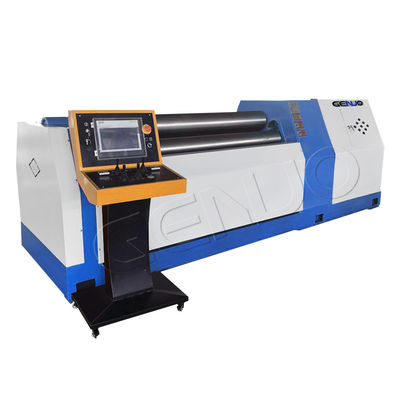

GENUO هیدرولیک CNC HC4R سری 4 ماشین نردبان صفحه نردبان دارای عملکرد پیش خم کردن پایان صفحه و عملکرد نردبان CNC است.و می تواند پیش خم و شکل گیری رول قطعه کار را بدون چرخش سر تکمیل کند.
رول بالای کار ماشین رول اصلی محرک است و رول پایین و هر دو طرف رول هیدرولیکی هستند.جابجایی لیفت توسط کامپیوتر کنترل می شود و به طور خودکار برابر می شودنمایشگر صفحه نمایش دقت همگام سازی ± 0.1mm را نشان می دهد.توازن رول بالا مجهز به مکانیسم توازن است.، که می تواند به راحتی قطعه کاری رول شده را خارج کند. این دستگاه دارای یک کنسول مستقل قابل حمل است که می تواند در هر زمان حرکت کند؛ ماشین مجهز به یک دستگاه قفل ایمنی است و امن است.
با توجه به عملکرد کامل، دقت بالا و استفاده آسان، این دستگاه ایده آل دستگاه پیچ CNC معاصر است.این مدل ایده آل برای رول قطعات دایره ای و شکل قوس در انرژی، حمل و نقل، نفت، مواد شیمیایی، دیگ، ساخت کشتی، برق آبی و ساختارهای فلزی.
| تجهیزات استاندارد | تجهیزات اختیاری |
|---|---|
| ▲ کنترل کننده PLC SIEMENS، صفحه نمایش لمسی | △ سیستم کنترل CNC سیمنز |
| ▲ 42CrMo رولر جعل جامد | △ پشتوانه های مرکزی و جانبی |
| ▲ قطعات الکتریکی اشنایدر و اومرون | △ سیستم های بارگیری و تخلیه خودکار |
| ▲ دریچه های هیدرولیکی YUKEN، حلقه مهر NO.K | △ جداول تغذیه و مربع سازی موتور |
| ▲ NSK دو ردیف چرخدار کروی | △ رول های جانبی موتور |
| ▲ تاماگاوا دقيقا رمزگيرنده چرخان | △ برای نورد گرم |
| ▲ موتور اصلی سیمنس، پمپ آفتابی | △ سیستم جوشکاری یکپارچه |
| ▲ موتور هیدرولیک iNi، Reducer سیاره ای Peika | △ سیستم روانکاری خودکار |
| ▲ کنسول کنترل چرخ قابل حمل | △ اژکتور اتوماتیک |
| ▲ روانکاری دستی متمرکز | رنگ های سفارشی |
|
رولر کاری
رولر مهم ترین اجزای ماشین رولر است، کیفیت و عملکرد آن تاثیر مستقیمی بر خدمات دارد رول های کاری از مواد فولادی 42CrMo با کیفیت بالا ساخته شده اند، پس از جعل، خشن کردن، خاموش کردن و سخت کردن، HB240 ~ 300،بعد از خاموش کردن فرکانس میانگین HRC47-58بر اساس استانداردهای JB / ZG4289-86 فولاد رول. |
|
اجزای الکتریکی
آلمان قطعات الکتریکی سیمنس عملکرد پایدار ماشین را تضمین می کنند. اتصال و تنظیم خط منطقی میزان شکست را به شدت کاهش می دهد.ماژول کنترل یکپارچه از گروه شیر هیدرولیک باعث می شود بلوک کشویی حرکت به آرامی و دقیقو اپراتور و تمام قسمت هاي ماشين يه محافظت خوب انجام دادن
|
|
سیستم کنترل CNC
با تشکر از کنترل CNC و PLC از سیمنز رابط کار HMI عالیخط هوشمند سیمنس یک رابط کاربری برای کاربران برای نظارت بر عملکرد ماشین آلات در سیستم کنترل فراهم می کند.
GENUO ماشین رولینگ مجهز به پانل خاص کنترل مستقل و برنامه رولینگ خودکار است که می تواند عملکرد یک دکمه را تحقق بخشد.این ماشین می تواند به طور خودکار رول و شکل در یک زمان.
عملکردهای قدرتمند ذخیره سازی داده ها و فراخوان صدها برنامه برای مشخصات پیچیده ی رولینگ خودکاراین سیستم با برنامه های عملیاتی دستی سازگار است و می تواند در صورت نیاز به صورت دستی کار کند.
در عین حال، نرم افزار پیکربندی همچنین کاربران را با توابع مختلف، مانند مدیریت فرمول، مدیریت سطح امنیت، مدیریت زبان و غیره فراهم می کند.
چرخش رول
موتور هیدرولیک - گیربکس سیاره ای - رول کاری
رول بالا یک رول محرک از ماشین خم کردن 4 رول است. موتور هیدرولیک مستقل در رول بالا و جعبه قدرت بالا به طور مستقیم به هم متصل هستند ((راست) ،نه از طریق انتقال گیرنده متوسطه، که کم مصرف ترین روش رانندگی است.
موتور هیدرولیک مجهز به یک ترمز فوری است که اجازه می دهد رول به طور دقیق در حالت قبل از خم شدن متوقف شود.
سیستم هیدرولیک
هر دایره روغن با دو خط تخلیه برای کنترل فشار هدایت می شود. حداکثر فشار تنظیم شده برای هر دایره روغن 25 MPa است که عمدتا برای کنترل فشار بطری اصلی است.و دریچه کمکی دیگر به 16 MPa تنظیم شده استبرای اطمینان از دقت همگام سازی بطری های اصلی روغن در هر دو انتهای هر رول کار در حال حرکت،حسگرهای تحرک با دقت بالا بر روی قفسه های چپ و راست و قاب های شیب دار نصب شده اند.از طریق سنسورهای فشار، سیستم کنترل میکرو کامپیوتری حرکات پیستون های سیلندر اصلی روغن را تشخیص می دهد و تنظیم می کند تا به دقت هر دو سر رول کار برسد.
مزیت سیستم هیدرولیکی ما:
a. تکنولوژی پیش تخلیه منحصر به فرد برای جلوگیری از شوک هیدرولیک و بهبود عمر استفاده می شود
از خط لوله و مهر.
b. اجزای هیدرولیک استفاده می کنند ژاپن YUKEN و NO.K مارک، قطعات با کیفیت بالا برای اطمینان از
ثبات سیستم هیدرولیک
c. هر پورت ورودی و خروجی سیستم هیدرولیک با نقاط تشخیص مربوطه مجهز است که
برای نگهداری و بررسی خطا مناسب است. پمپ روغن یک نوع نصب پایین و جذب روغن فشار مثبت را اتخاذ می کند. در همان زمان فیلترها، سطح سنجها،و تمام دستگاه های فرستنده می توانند به طور خودکار از نقص هشدار دهند.
این ماشین چهار رولر صفحه خم کردن ماشین، ساختار آن به عنوان نقشه نشان داده شده، رولر بالا به عنوان رولر ابتکار، رولر پایین و رولر های جانبی به عنوان رولر های رانده شده؛ رولر بالا ثابت است،رولر پایین حرکت بالا و پایین را انجام می دهدرولر بالا از سوی مکانیکی حرکت می کند، در حالی که رولر پایین و رولر های جانبی توسط اصطکاک صفحه و رولرها هدایت می شوند.رول پایین و رول های جانبی توسط مخزن روغن هیدرولیکی برای حرکت بلند کردن رانده می شوند.
سرنگون شدن و تنظیم مجدد نردبان بالا نیز توسط مخزن روغن هیدرولیکی هدایت می شود. نردبان و مخزن روغن در سمت چپ و راست قاب ماشین نصب شده اند.
|
1.سيلندر رو گردون |
7قاب راست 8سیستم تعادل 9دستگاه راننده رولر بالا 10دستگاه راننده رولر پایین[اختیاری] 11. سیلندر رولر جانبی 12سلندر رولر پایین |
13. قاب پایین 14سیستم پشتیبانی جانبی[اختیاری] 15. سیستم پشتیبانی بالا[اختیاری] 16. خورنده الکتریکی رول الکتریکی[انتخاب] 17سیستم هیدرولیک 18. سيستم کنترل الکترونيکي |
| مشخصات | حداکثر ضخامت پیش خم | حداکثر ضخامت رولینگ | حداکثر عرض رولینگ | محدوده تولید صفحه | سرعت چرخش | صفحه رولر بالایی | صفحه رولر پایین | صفحه رولر جانبی | قدرت موتور |
| (ملی متر) | (ملی متر) | (ملی متر) | (MPA) | (m/min) | (ملی متر) | (ملی متر) | (ملی متر) | (KW) | |
| HC4R-6X2000 | 6 | 6 | 2000 | 265 | 5.5 | 180 | 180 | 145 | 5.5 |
| HC4R-6X2500 | 6 | 6 | 2500 | 265 | 5 | 210 | 210 | 165 | 7.5 |
| HC4R-8X2000 | 6 | 8 | 2000 | 265 | 5 | 215 | 215 | 165 | 11 |
| HC4R-8X2500 | 6 | 8 | 2500 | 265 | 5 | 230 | 230 | 180 | 11 |
| HC4R-12X2000 | 10 | 12 | 2000 | 265 | 5 | 260 | 260 | 200 | 18.5 |
| HC4R-12X2500 | 10 | 12 | 2500 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2000 | 12 | 16 | 2000 | 265 | 5 | 280 | 280 | 220 | 18.5 |
| HC4R-16X2500 | 12 | 16 | 2500 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-16X3200 | 12 | 16 | 3200 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-20X2000 | 16 | 20 | 2000 | 265 | 5 | 330 | 330 | 260 | 22 |
| HC4R-20X2500 | 16 | 20 | 2500 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2000 | 20 | 25 | 2000 | 265 | 5 | 360 | 360 | 280 | 30 |
| HC4R-25X2500 | 20 | 25 | 2500 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2000 | 25 | 30 | 2000 | 265 | 4.5 | 410 | 400 | 320 | 37 |
| HC4R-30X2500 | 25 | 30 | 2500 | 265 | 4.5 | 470 | 470 | 390 | 37 |
| HC4R-30X3000 | 25 | 30 | 3000 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X2500 | 35 | 40 | 2500 | 265 | 4.5 | 560 | 520 | 420 | 45 |
| HC4R-40X3000 | 35 | 40 | 3000 | 265 | 4.5 | 650 | 580 | 480 | 55 |
| HC4R-50X2000 | 40 | 50 | 2000 | 265 | 4 | 650 | 620 | 500 | 55 |
| HC4R-50X3000 | 40 | 50 | 3000 | 265 | 3.5 | 720 | 650 | 520 | 55 |
| HC4R-60X3000 | 50 | 60 | 3000 | 265 | 3.5 | 750 | 710 | 560 | 75 |
| HC4R-70X3000 | 60 | 70 | 3000 | 265 | 3 | 750 | 720 | 600 | 75 |
| HC4R-80X3000 | 70 | 80 | 3000 | 265 | 3 | 800 | 780 | 620 | 75 |
| HC4R-90X3000 | 80 | 90 | 3000 | 265 | 3 | 840 | 820 | 660 | 90 |
| HC4R-100X3000 | 85 | 100 | 3000 | 265 | 3 | 900 | 880 | 700 | 90 |
| HC4R-120X3000 | 100 | 120 | 3000 | 265 | 3 | 1020 | 980 | 800 | 132 |
