| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |

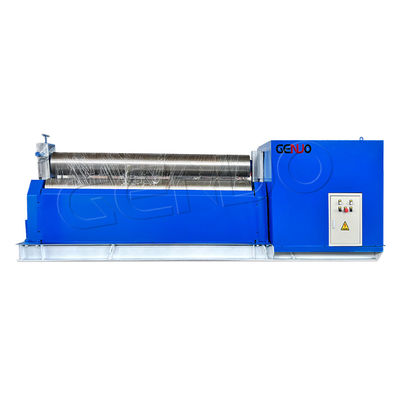

GENUO ماشین نقاس مکانیکی MS3R سری 3 ماشین رولینگ پلیک
ماشین رولینگ صفحه سری MR3R با محرک مکانیکی و اتخاذ ساختار تقارن 3 رولر با رولر بالا حرکت عمودی در مرکز بین دو رولر پایین،که از طریق محرک پیچ به دست می آید، مغز، کرم و پیچ سرب، دو رول پایین تر می چرخد و مواد صفحه را با گشتاور از طریق
اتصال دنده ی خروجی مدوراتور با دنده ی رول های پایین تر.
هنگام برداشتن قطعات کار، رولر بالایی می تواند جدا شود.
در صورت درخواست، ما می توانیم انواع چرخ های جانبی را برای خم کردن انواع مختلف ورق فلزی نصب کنیم.
این ماشین دارای مزیت ساختار ساده، ثبات و عملکرد آسان است. این یک ماشین خم کردن صفحه اقتصادی با عملکرد هزینه بالا است.
• توجه: مشخصات که بالاتر از 25×2500 استفاده از تخلیه هیدرولیک سرنگونی.
• مشخصات ویژه می تواند سفارشی شود؛ طول بین 1000-4000 میلی متر اختیاری است.
| تجهیزات استاندارد | تجهیزات اختیاری |
|---|---|
| ▲ کنترل از راه دور دکمه بی سیم | △ کنسول کنترل صفحه نمایش دیجیتال |
| ▲ رولر سخت خنک کننده و سخت کننده C45 | △رولر جعلی 42CrMo |
| ▲ قطعات الکتریکی اشنایدر و اومرون | △رول های جانبی با موتور |
| ▲ تجهیزات ضد فرسایش از آلیاژ مس | △حلقه رولر قطعی |
| ▲ NSK دو ردیف هم تراز شدن خود | △روانکاری دستی متمرکز |
| ▲ پوشش فلزی بسته شده | △رنگ های سفارشی |
|
رولر کاری
رولر مهم ترین اجزای ماشین رولر است، کیفیت و عملکرد آن تاثیر مستقیمی بر خدمات دارد
رول های کاری از مواد فولادی 42CrMo با کیفیت بالا ساخته شده اند، پس از جعل، خشن کردن، خاموش کردن و سخت کردن، HB240 ~ 300،بعد از خاموش کردن فرکانس میانگین HRC47-58بر اساس استانداردهای JB / ZG4289-86 فولاد رول. |
|
اجزای الکتریکی
اجزای شنایدر الکتریک عملکرد پایدار ماشین را تضمین می کنند. اتصال و ترتیب خط منطقی میزان شکست را به شدت کاهش می دهد.ماژول کنترل یکپارچه از گروه شیر هیدرولیک باعث می شود بلوک کشویی حرکت به آرامی و دقیقو اپراتور و تمام قسمت هاي ماشين يه محافظت خوب انجام دادن
|
|
چرخش رول
موتور مرحله ای- جعبه دنده های سیاره ای - رول کاری
هندسه تقارن در حرکت رول که توسط رول های خم کننده 3 رول از این سری ارائه شده است، کشش مطلوب را تضمین می کند. رول بالا می تواند صفحه را با حرکت بالا و پایین خم کند،در حالی که رول پایین ثابت می تواند به دست آوردن صفحه رول با چرخش جلو و عقب. ردیف خود تراز کننده ی رول بالا با مقاومت کم نقش مهمی در حمایت و جلوگیری از لغزیدن ورق تا حد ممکن ایفا می کند.
این ماشین یک ساختار مکانیکی متماثل سه رولی است. رولر بالایی در وسط دو رولر پایین حرکت می کند. هر دو مغز و چرخ دنده به عنوان درایو عمل می کنند.دو رول پایین به عنوان رول های اصلی راننده عمل می کنند. با درگیر شدن ، بین گیر خروجی گیربکس و رول پایین می چرخد ، بنابراین چرخش را به صفحه خم می دهد. کار ساده ، نگهداری راحت ، عملکرد هزینه بالا.
| موتور اصلی | محموله ی رولر | عناصر الکترونیک | پنل کنترل |
| موتور اصلی قدرت را از طریق کاهش دهنده و رولر درایو چرخ می کند. | نردبان خود تراز کننده گسترده باعث می شود که رولر به آرامی تر چرخش کند. | اشنایدر الکتریک ماشین را در حال اجرا و عمر طولانی نگه می دارد. | پانل کابینت الکتریکی و کنترل از راه دور. ایمن و آسان برای استفاده. |
| مدل | حداکثر ضخامت صفحه (ملی متر) | حداکثر عرض صفحه (ملی متر) | محدوده تولید صفحه (MPa) | سرعت رولینگ (m/min) | روز من از صفحه در بار کامل (ملی متر) |
قطر رولر بالا (ملی متر) | قطر رولر پایین (ملی متر) | فاصله بین دو رول پایین تر (ملی متر) | موتور اصلی (kW) |
ابعاد (L×W×H) ((ملم) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | ۶۰۰۰×۴۶۰۰×۲۱۵۰ |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
