| مقدار تولیدی: | 1 |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | جعبه کارتن |
| دوره تحویل: | 90 روز |
| روش پرداخت: | L/C، T/T، D/P، D/A |
| ظرفیت تامین: | 1 مجموعه / مجموعه هر 15 ~ 35 روز |

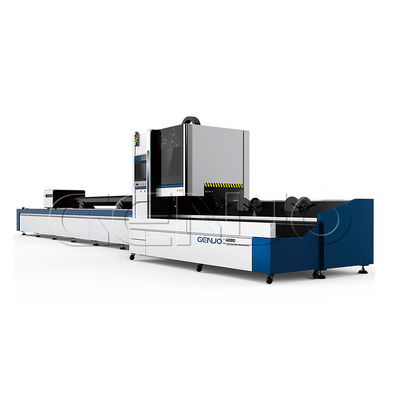

دستگاه برش ليزري اتوماتيك لوله Genuo Cyclone GNAT، با هدف نیازهای مشتریان در بازار برش پروفيل و لوله، می تواند برش را برآورده کند،باز کردن و برش محوری لوله های گرد، لوله مربع، لوله مستطیل، U-خندق، فولاد شکل H، لوله شکل ویژه و دیگر پروفایل لوله ساخته شده از فولاد کربن، فولاد ضد زنگ و آلیاژ آلومینیوم.باز کردن و برش محوری پروفایل ها مانند لوله برش پروفایل، طراحی چسب دو چک پنوماتیک جلو و عقب، تنظیم خودکار مرکز، و می تواند لوله های قطر فوق العاده بزرگ را پردازش کند؛ برش صفر می تواند مواد و نگرانی را صرفه جویی کند.پشتیبانی هوشمند شناور چند نقطه ای قدرتمند دقت بالا را تضمین می کند، سرعت بالا و از دست دادن کم از برش لوله. 2kW ~ 4kW اختیاری.
|
تجهیزات استاندارد |
تجهیزات اختیاری |
|
▼ منبع لیزر Raycus یا Max |
▽منبع لیزر IPG یا nLIGHT |
| ▼سر برش لیزری WSX یا RayTools | ▽سر برش لیزر PRECITEC |
| ▼نرم افزار کنترل GENUO-Cypcut | ▽سیستم کنترل CNC Beckhoff |
| ▼فریم با مقاومت بالا | ▽سیستم تغذیه اتوماتیک لوله |
| ▼Φ220 چک پنوماتیک اتوماتیک | ▽Φ350 چک پنوماتیک اتوماتیک |
| ▼Motovario کاهش دهنده سیاره ای | ▽کاهش دهنده سیاره ای آلفا |
| ▼یای وی سی، ریل راهنمای HIWIN | ▽رال چرخ دنده آتلانتا، ريل رکسروث |
| ▼سیستم خنک کننده آب هانلی | ▽دستگاه تنظیم کننده قدرت |
| ▼سیستم روان کننده اتوماتیک | ▽سیستم فشرده سازی هوا |
دستگاه برش لیزر لوله ویژه شامل 7 آکس است
می تواند برش لوله های گرد، مربع، مستطیل و بیضی را درک کند
این دستگاه می تواند یکبار تشکیل و پردازش لوله 6 متری را درک کند و می تواند با ماشین های برش لوله 9 متری و 12 متری با طول و قطر لوله های مختلف مجهز باشد.
تجهیزات با شاخه تغذیه و شاخه کششی مطابقت دارد، که می تواند
کاهش قابل توجهی از زباله های تولید تخلیه
می تواند لوله های متعدد را با جهت های مختلف و قطر در لوله اصلی برش دهد
آن را می تواند سطح شکاف زاویه متغیر برش
به عنوان دستگاه برش لوله و متخصص مواد در صنعت شناخته شده است.
| چک پنوماتیک جلویی | چک پنوماتیک عقب | حمایت ویژه |
| به طور هوشمندانه وضعیت فک را تشخیص می دهد و به راحتی داده های لوله را بدست می آورد. | به طور خودکار فشار هوا مناسب را مطابقت دهید و نیروی فشار را تنظیم کنید. | جلوگیری از خم شدن و تغییر شکل لوله ها، بهبود دقت برش. |
| ژنراتور پیشرفته لیزر | کنترل CNC برش هوشمند |
|
پیکربندی استاندارد ژنراتور لیزری ثابت و کارآمد Raycus یا MAX. طراحی ماژولار، سیستم کاملا یکپارچه، بدون نگهداری، قابلیت اطمینان بالا.
قدرت لیزر به طور مداوم تنظیم می شود، با کیفیت پرتو بالا و ثبات لیزر بالا. این یک منبع لیزر ایده آل برای برش نازک لیزر، جوش دقیق و سایر برنامه ها است.در مقایسه با سایر لیزرهای مشابه در بازارليزر ما مزاياي واضحي داره
|
کل سری ماشین های برش لیزر مجهز به نرم افزار کنترل برش لیزر CypCut یا نرم افزار کنترل برش لیزر فوق العاده HypCut هستند.با دقت بالا سیستم موقعیت بندی بصری و سیستم CNC یکپارچه به ترتیب.
استفاده از آن آسان است و دارای توابع قدرتمند است که می تواند به مواقع پردازش مختلف پاسخ دهد و اعمال شود. علاوه بر این، دارای عملکرد کنترل از راه دور وای فای است. ماشین خود را هر کجا که استفاده می شود همراهی کنید.اختیاری آلمان PA8000, سيستم برش سي ان سي زيمنس |
| سیستم قدرتمندی چسباندن | قاب سنگینی با قدرت بالا |
|
چک چند وظیفایی به ماشین برش لوله GENUO طیف گسترده ای از قابلیت های پردازش می دهد. می تواند لوله گرد، لوله مربع، لوله مستطیل، پروفایل L، U و H را پردازش کند ابعاد:لوله گرد Φ 50mm-360mmطول طرف لوله مربع 50*50mm-250*250mm
چرخش بزرگ و موتور بزرگ بی وقفه سرو می تواند شتاب سریع تر و سرعت چاک بالاتر را به دست آورد. برش لوله را دقیق و کارآمد کنید. |
فریم ماشین با فولاد ساختاری کربن با کیفیت بالا با مقاومت کششی تا 500MPa جوشیده شده است، پس از گرمایش در دمای بالا و پیری طبیعی برای از بین بردن استرس جوش،پیشگیری از تغییر شکل، با دوام تر سپس توسط مرکز ماشینکاری گانتری دقیق در مقیاس بزرگ برای ماشینکاری دقیق بستر پایدار و قابل اعتماد ، بدون تغییر شکل ، برای اطمینان از دقت برش طولانی مدت و |
|
|
سر ليزري کاملاً تطابق يافته
تمام ماشین های برش لیزری Genuo به طور استاندارد با WXS یا Raytools دارای سر برش لیزری با تمرکز خودکار هستند. سر های برش دارای یک واحد محرک داخلی هستند که لنز تمرکز را از طریق مکانیسم خطی هدایت می کند تا موقعیت خود را به طور خودکار تغییر دهد.
|
|
|
قطعات انتقال دقیق بالا
دستگاه کاهش فلانژ مخصوص ژاپنی SHIMPO یا فرانسوی Motovario، رَک و پیین دقیق، راهنمای خطی بی صدا.
بگذارید ماشین به روشی بسیار صاف و کارآمد کار کند. تعداد قطعات مکانیکی به شدت کاهش یافته است.
|
|
|
قطعات الکتریکی با کیفیت بالا
ماشین موتور سرو ژاپنی فوجی یا پاناسونیک را اتخاذ می کند و تا 6000r / min رانندگی می کند.
لوازم جانبی الکتریکی اصلی Schneider و
|
|
سیستم تغذیه اتوماتیک
صرفه جويي در هزينه هاي کار
با سیستم بارگیری و تخلیه نیمه خودکار یا کاملا خودکار، وابستگی به نیروی کار را کاهش دهید، شدت کار اپراتور را کاهش دهید، |
|
سیستم فشرده سازی هوا
مخصوص برش لیزر، این کمپرسور هوا، گیرنده هوا، خشک کن سرد، عنصر فیلتر، اتصال مستقیم، طراحی مقاومت پایین را به کار می گیرد.برای عملکرد بهتر برش دادن.
|
|
ثبات دهنده قدرت
ولتاژ ناپایدار می تواند باعث آسیب های مرگبار یا خرابی تجهیزات شود، تولید را تحت تاثیر قرار دهد، باعث تاخیر در تحویل و کیفیت ناپایدار شود.
در موارد شدید، حتی حوادث امنیتی ممکن است رخ دهد و باعث استخوان های غیر قابل مقایسه شود. بنابراین، بنابراین. اگر ولتاژ کارخانه شما بسیار نوسان می کند یا ناپایدار است، لازم است که از یک تثبیت کننده ولتاژ استفاده کنید. |
دستگاه برش از لیزر پیشرفته برند مشهور بین المللی استفاده می کند که دارای کارایی الکترو اپتیکال بالا، صرفه جویی در آب و صرفه جویی در انرژی است.می تواند برای مدت طولانی بدون نگهداری باشد.، صرفه جویی در هزینه های نگهداری و زمان و بهبود کارایی کار.
قاب اصلی کل میز کار ساختار گانتری را اتخاذ می کند. تخت خنک کننده بالا دارای سفتی خوب، دقت بالا و عملکرد پایدار است.ساختار قاب ساخته شده از فولاد با کیفیت بالا جوش عسل. ابزار ماشینی است که به صورت دو برابر و پردازش شده توسط ماشین آسیاب در مقیاس بزرگ. این طراحی و پردازش ابزار اطمینان حاصل شود که ابزار ماشینی دارای مقاومت لرزه ای عالی است.سفتی و ثبات بالا. آن را به طور کامل نیازهای ثبات از ابزار ماشین در حرکت با سرعت بالا است.
ریک دو طرفه با دقت بالا و محرک پیین و ریل راهنمای خطی پذیرفته شده است،و قدرتمند دو محرک سیستم محرک سرو موتور استفاده می شود به طور موثر اطمینان از سرعت و دقت برش لیزر.
همچنین می توانید میز کار نوع مبادله را انتخاب کنید، نرخ شکست بسیار پایین است، زمان مبادله کوتاه است، به طور قابل توجهی کارایی تولید را بهبود می بخشد.
| مدل | GNAT-6022 | GNAT-6035 |
| طول برش لوله | ۶۰۰۰ میلی متر | ۶۰۰۰ میلی متر |
| قطر شاک | 220 میلی متر | ۳۵۰ میلی متر |
| قدرت لیزر | 1000W ~ 6000W | 1000W ~ 6000W |
| حداکثر شتاب موقعیت | 10 M/S2 | 10 M/S2 |
| دقت موقعیت | ±0.03 میلی متر | ±0.03 میلی متر |
| دقت تغییر موقعیت | ±0.02 mm/m | ±0.02 mm/m |
| سرعت محور چرخش | 80دوره | 80دوره |
